TVS瞬态抑制二极管的术语和定义

2021-03-04

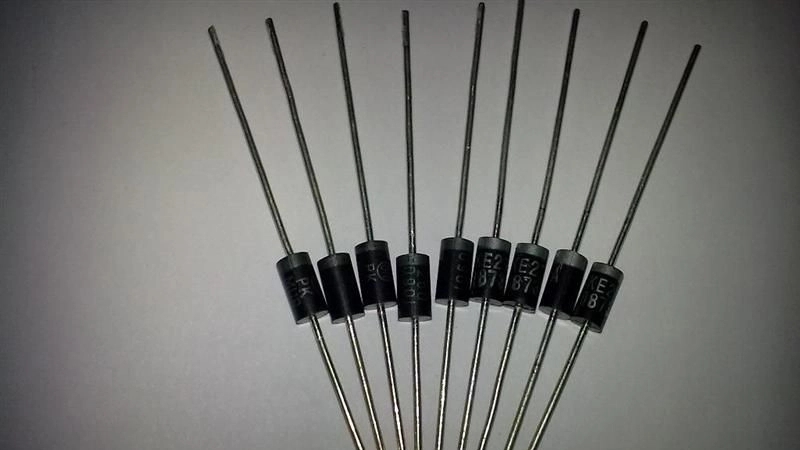

  瞬态抑制二极管简称TVS,是一种二极管形式的高效能保护器件。瞬态抑制二极管是吸收浪涌功率用的,能在极短时间内承受反向电压冲击,使两极间的电压钳位于一个特定电压上,避免后面的电路受到冲击。简单的说就是做过压保护的,在通信等产品中很常见。那么对于TVS瞬态抑制二极管的术语和定义,相信还有很多朋友对TVS瞬态抑制二极管的术语和定义还不是很了解,来和里阳半导体来看看吧!

  电撬设备

  该类抑制器具有“电撬”特性,通常与4层NPNP硅控双极装置或等离子气体/GDT装置有关。 一旦达到阈值或转折电压,则电流的进一步增加将导致设备快速导电,其正向电压降仅为几伏。 实质上,线路在发生瞬态现象时将处于暂时的“短路”状态。




  工作温度范围

  设备应用电路的最低和最高环境工作温度。 工作温度不能对邻近元件造成影响,这是设计人员必须考虑的一个参数。

  电容

  允许电路元件储存电荷的电路元件属性。 在电路保护中,断态电容通常是在频率1 MHz、偏压2 V下测得的。

  反向断态电压(VR)

  对单向瞬态抑制二极管而言,在无大电流的情况下,这是可用于闭锁方向的最大峰值电压。 对双向瞬态而言,它适应于任一方向。 其含义与最大断态电压和最高工作电压相同。

  击穿电压(VBR)

  在指定的直流测试电流下测得的击穿电压,通常为1mA。 通常会说明最大与最小值。

  峰值脉冲电流(IPP)

  可重复施加的最大脉冲电流。 若经说明,通常可以是10x1000μs双指数波形,也可以是8x20μs。

  最大钳位电压(VC 或VCI)

  在出现最大峰值脉冲电流时,可从保护器上测得的最大电压。

  峰值脉冲功率(PPP)

  以瓦或千瓦表示,1ms指数瞬态值),是IPP和VCL的乘积。
