ESD静电保护器是什么?

2021-02-02

ESD静电二极管简称ESD,也叫ESD静电保护器,是一种过压、防静电保护元件,是为高速数据传输应用的I/O端口保护设计的器件。但我们常用的路由器、网关等设备中,存在着大量的电路元气。所以这些设备在制作时候,做到硬件防护就至关重要。接下来,我们跟着里阳半导体来了解几个ESD相关知识吧!

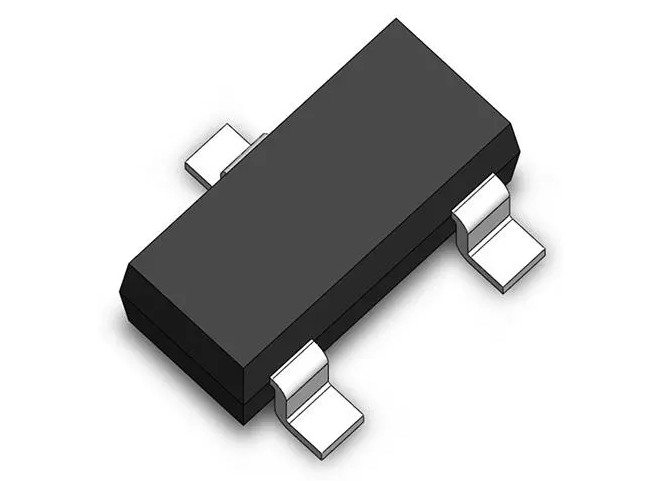

一、ESD静电保护器二极管


首先,我们来了解下ESD静电保护器二极管。ESD静电保护器二极管的原理是将ESD静电保护二极管并联于电路中,当电路正常工作时,它处于截止状态(高阻态),不影响线路正常工作,当电路出现异常过压并达到其击穿电压时,它迅速由高阻态变为低阻态,给瞬间电流提供低阻抗导通路径,同时把异常高压箝制在一个安全水平之内,从而保护被保护IC或线路;当异常过压消失,其恢复至高阻态,电路正常工作。


ESD静电二极管、ESD静电保护器、ESD保护二极管等都属于保护器件。这些电器在对电路元件进行防护时,最关键的参考系数有快速响应时间,低箝位电压,高电流浪涌承受能力这三点。

二、ESD二极管的工作原理


接下来,我们了解下ESD二极管的工作原理。ESD二极管存在一个击穿电压。当当ESD发生时,二极管反向电压超过击穿电压,二极管反向导通,将电流分流到地,保护电路;理想情况下,二极管反向电压小于击穿电压时反向电流应当为零。


当然 ,除了击穿电压之外。在选择ESD二极管之前,要先了解下它的工作电压,也就是反向峰值电压。如果某个ESD二极管工作电压定义为电流10纳安。那么我们可以这样理解,这个工作电压值就是建议的最大电压信号浮值。如果说你选择的二极管的信号范围是0至3.6伏。那么你应该选择一个Vrwm在3.6伏以上的二极管。如果你选择的二极管工作电压小于3.6伏,就容易发生电流泄露的情况。


所以,在二极管进行选择时,就应该根据工作电压进行选择。
